Descripción Ampliada y Aplicaciones Prácticas

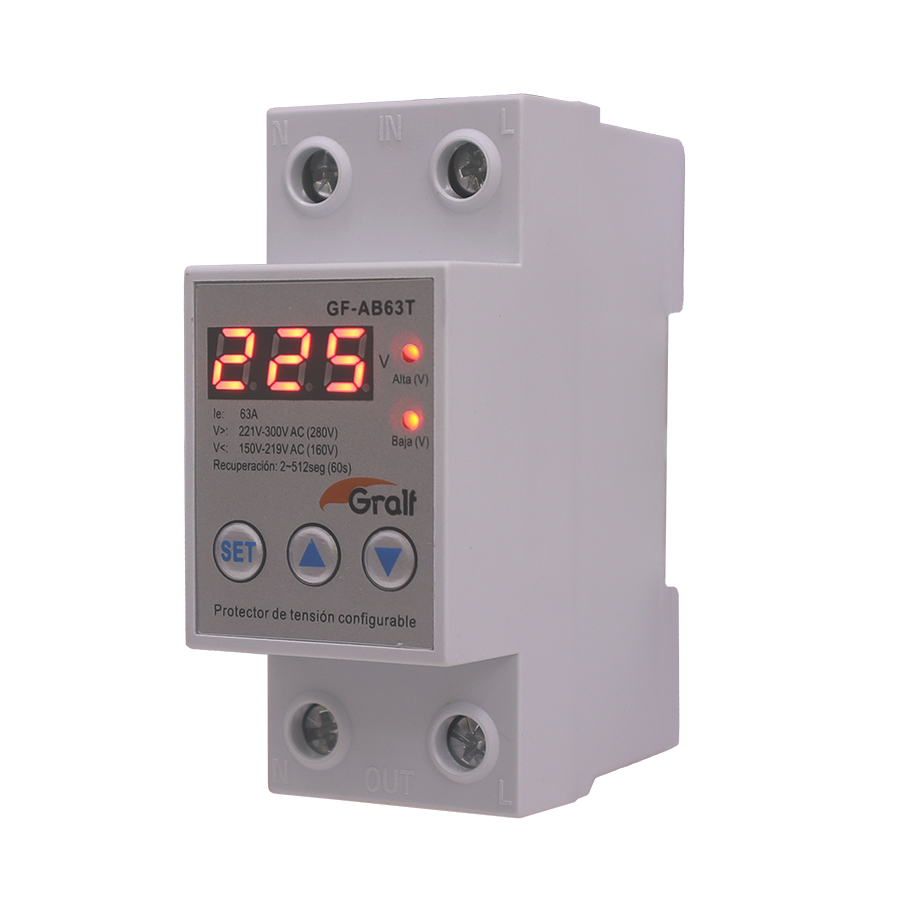

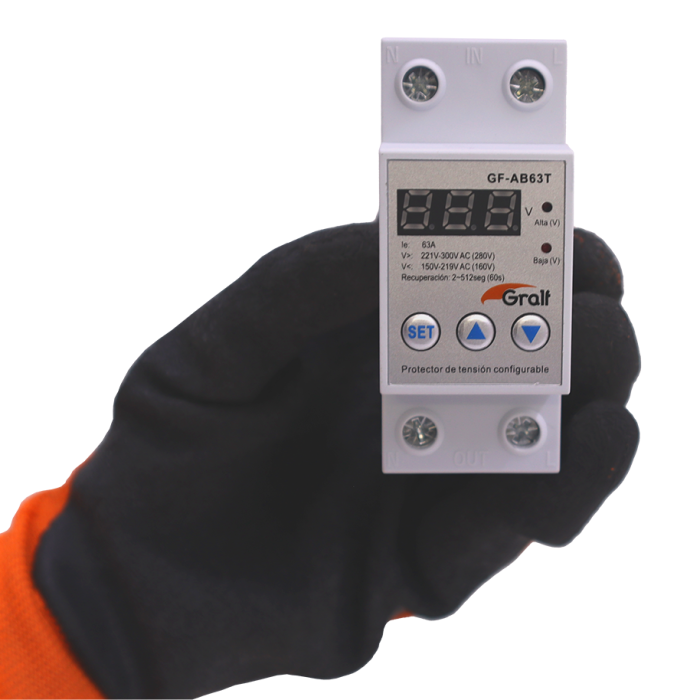

El dispositivo modular de la línea de control Protector de Tension Configurable con voltimetro, 63A max. está diseñado para mitigar contingencias destructivas vinculadas a variaciones severas de potencial, como caídas transitorias de voltaje por sobrecargas en líneas de distribución generales o picos inducidos por descargas atmosféricas. Su microcontrolador realiza una lectura RMS continua de la red; ante variaciones fuera de los umbrales configurados, comanda la apertura inmediata del circuito mediante su relé interno sobredimensionado de alta potencia, resguardando motores, compresores y automatismos conectados aguas abajo.
Concebido específicamente para tableristas e ingenieros B2B, este componente optimiza el espacio crítico dentro de tableros seccionales y principales de distribución general gracias a su formato compacto DIN de fijación rápida. Su estructura de alta disipación térmica minimiza la generación de puntos calientes en bornas bajo condiciones de corriente nominal sostenida, garantizando una excelente continuidad de servicio y estabilidad operativa en instalaciones comerciales e industriales altamente exigentes.
Especificaciones Técnicas
| Parámetro Técnico | Valor / Especificación |
|---|---|
| Tensión de Operación Nominal (Ue) | 230V / 400V AC – 50 Hz |
| Rango de Ajuste de Sobretensión | 230V – 300V AC (Totalmente configurable por el instalador profesional) |
| Rango de Ajuste de Subtensión | 140V – 210V AC (Protección crítica de motores y cargas inductivas) |
| Capacidad del Relé / Maniobra Eléctrica | Corte por paso directo robusto de alta potencia (hasta 63A directos) |
| Tiempo de Respuesta ante Variación Crítica | Interrupción ultra-rápida segura en menos de 0.1 segundos |
| Tiempo de Retardo de Reconexión | Configurable de 5s a 600s para de-presurización de compresores |
| Pantalla de Interfaz Digital | Display LED de alta visibilidad para monitoreo de red |
| Fijación y Montaje Mecánico | Encastre rápido nativo sobre Riel DIN estándar de 35 milímetros |
| Tensión de Aislamiento Nominal (Ui) | 500V con alta rigidez dieléctrica ante transitorios y armónicos |
| Grado de Protección de Panel | IP20 / Resguardo contra contactos directos accidentales |
| Propiedades Termoplásticas | Material Autoextinguible – Ensayado bajo Hilo Incandescente normativo |
Garantía de Fábrica y Proceso de RMA
Todos los productos de Gralf cuentan con un sólido respaldo institucional y de ingeniería. Nuestro laboratorio propio de investigación, desarrollo y calibración asegura que cada dispositivo sea sometido a un riguroso control de calidad y procesos de testeo antes de su lanzamiento comercial, garantizando durabilidad, seguridad y un desempeño excelente en el campo operativo bajo estándares técnicos rigurosos. Este componente dispone de garantía oficial directa de fábrica contra cualquier vicio o defecto original de fabricación.
Preguntas Frecuentes de Instalación
¿Para qué sirve configurar el tiempo de retardo de reconexión automática?
Protege los compresores de refrigeración y motores eléctricos. Cuando el voltaje retorna inestable o titilando tras un corte de luz, el retardo obliga a una espera controlada de 180 a 300 segundos, permitiendo que las presiones del gas refrigerante se equilibren mecánicamente antes del rearranque eléctrico.
¿Este protector de riel requiere adicionar un contactor externo de potencia?
Los modelos de paso directo de Gralf dimensionados a alta intensidad (40A y 63A directos) integran un relé mecánico interno sobredimensionado de gran robustez, lo que hace viable la instalación de toda una línea general sin necesidad de contactores auxiliares.
¿Viene provisto con los soportes de montaje necesarios?
Los dispositivos modulares de Gralf de riel integran un sistema de anclaje rápido universal compatible con perfiles de Riel DIN estándar de 35 milímetros, garantizando una fijación firme y simétrica.
